Kako lahko električne stikalne naprave naredijo distribucijo električne energije varnejšo in lažjo za upravljanje?

Zakaj so električne stikalne naprave pomembnejše, kot mnogi kupci pričakujejo?

V mnogih energetskih projektih električne stikalne naprave niso najbolj viden del sistema. Transformatorji, kabli, generatorji in velika proizvodna oprema so pogosto deležni več pozornosti, ker so videti bolj »v središču« projekta. Toda ko pride do napake, ko je treba tokokrog izolirati ali ko mora vzdrževalno osebje delati varno, postanejo stikalne naprave eden najpomembnejših delov opreme na lokaciji.

Električna stikalna naprava je zasnovana za nadzor, zaščito in odklop električnih tokokrogov. V praksi pomaga elektroenergetskemu sistemu ostati organiziran. Operaterjem omogoča, da distribucijo električne energije razdelijo na obvladljive odseke, zaščitijo nadaljnjo opremo in zmanjšajo vpliv napak. Brez ustreznih stikalnih naprav se lahko ena električna težava razširi na širši sistem, kar povzroči zaustavitev proizvodnje, varnostne nevarnosti ali drage poškodbe opreme.

Za kupce resnična vrednost električnih stikalnih naprav ni omejena na samo kovinsko omarico. Vrednost izvira iz tega, ali struktura omarice, odklopniki, razporeditev zbiralk, zaščitne naprave, vhodni in odhodni napajalniki, prepletena zasnova in vzdrževalni dostop ustrezajo dejanskemu projektu. Omara, ki je na papirju videti sprejemljiva, lahko še vedno povzroča težave, če ne ustreza postavitvi mesta, pogojem obremenitve, delovnim navadam ali načrtu širitve.

Zato izkušeni kupci ne sprašujejo le po ceni. Sprašujejo, ali lahko stikalna naprava prenese pravilno raven napetosti, nazivni tok, zmogljivost kratkega stika, okolje namestitve, smer vnosa kabla, način delovanja in zahteve za inšpekcijo. Cenejša omara, ki zahteva ponavljajoče se spremembe po dobavi, lahko postane veliko dražja od natančno določene rešitve.

S kakšnimi težavami se običajno srečujejo kupci pred izbiro električnih stikalnih naprav?

Prva pogosta težava so nepopolne informacije o projektu. Kupec morda ve, da tovarna potrebuje več električnih omaric, vendar morda nima jasnega enovrstičnega diagrama, seznama tovora, načrta postavitve ali razporeditve podajalnikov. V tem primeru proizvajalec težko potrdi pravilno vrsto omare, število plošč, konfiguracijo komponent in zaščitno shemo.

Druga težava je zmeda med različnimi kategorijami stikalnih naprav. Nizkonapetostne stikalne naprave, srednjenapetostne stikalne naprave, stikalne naprave s plinsko izolacijo, stikalne naprave z zračno izolacijo, izvlečne omare, fiksne omare in razdelilne plošče niso zamenljiva imena. Vsaka kategorija ima svoj obseg uporabe, strukturno logiko, varnostne zahteve in raven stroškov. Izbira napačne vrste lahko vpliva na namestitev, delovanje in vzdrževanje.

Tretji problem je omejen prostor na spletnem mestu. V industrijskih obratih, komercialnih zgradbah, kompaktnih transformatorskih postajah, rudarskih območjih in komunalnih projektih električna soba morda ne zagotavlja velikodušnega delovnega prostora. Če o razporeditvi stikalnih naprav ne razmislite zgodaj, se lahko kupec sooči s težavami z globino omare, sprednjim delovnim prostorom, zadnjim dostopom za vzdrževanje, položajem kabelskega jarka ali prezračevanjem.

Četrta težava je prihodnje vzdrževanje. Nekateri kupci se močno osredotočajo na začetne stroške nakupa, vendar pozabljajo, da bodo stikalne naprave delovale več let. Vzdrževalne ekipe potrebujejo varen dostop, jasno označevanje, zanesljivo mehansko delovanje, ustrezne rezervne dele in enostaven način za izolacijo tokokrogov. Omara, ki jo je težko pregledati, lahko poveča delovni čas in operativno tveganje.

Peti problem je nejasna komunikacija med komercialnimi in tehničnimi ekipami. Nabavna ekipa lahko zahteva »Električna stikalna oprema« kot preprosto ime izdelka, medtem ko inženirska ekipa pričakuje zelo specifično tehnično konfiguracijo. Če se ti dve strani ne uskladita, se lahko vrstni red premika naprej s skrito negotovostjo. Tu postane skrbna tehnična potrditev nujna.

Kako električna stikalna naprava ščiti sistem za distribucijo električne energije?

Električna stikalna naprava ščiti sistem za distribucijo električne energije z združevanjem preklopnih, izolacijskih, zaščitnih, merilnih in krmilnih funkcij v enem organiziranem sklopu. Ko sistem deluje normalno, stikalna naprava porazdeli moč na različna bremena. Ko pride do nenormalnih razmer, zaščitne naprave pomagajo odklopiti okvarjeno vezje in zmanjšajo možnost širše poškodbe sistema.

V srednjenapetostnem sistemu lahko stikalna naprava vključuje vakuumske odklopnike, tokovne transformatorje, napetostne transformatorje, zaščitne releje, vodila, ozemljitvena stikala in mehanske zapore. Te komponente skupaj odkrivajo in izolirajo napake. Na primer, če pride do kratkega stika na odhodnem napajalniku, se mora zaščitni sistem hitro odzvati in odpreti odklopnik, preden napaka povzroči resnejšo škodo.

V nizkonapetostnem sistemu lahko električne stikalne naprave distribuirajo moč motorjem, razsvetljavi, proizvodnim linijam, sistemom HVAC, črpalkam in pomožni opremi. Odvisno od zasnove lahko uporablja fiksne ali izvlečne enote. Izvlečne strukture lahko naredijo pregledovanje in zamenjavo bolj priročno, ker je mogoče posamezne funkcionalne enote izolirati ali odstraniti z manj motenj v drugih tokokrogih.

Varnost se ne nanaša samo na električne ocene. Odvisno je tudi od strukture. Dobra zasnova stikalnih naprav upošteva notranjo ločitev, kontinuiteto ozemljitve, zapore vrat, upravljalne ročaje, predelke za kable, prezračevanje, izolacijsko razdaljo in jasno vizualno indikacijo. Te podrobnosti pomagajo operaterjem razumeti stanje omarice in zmanjšajo nevarno delovanje.

Najboljši rezultat ni samo to, da omara prestane tovarniški pregled. Boljši rezultat je, da stikalna naprava po namestitvi ostane razumljiva, uporabna in stabilna. Operaterji bi morali vedeti, kaj krmili vsak podajalnik, kako izolirati tokokrog, kje pregledati ključne dele in katere postopke je treba upoštevati pred vzdrževanjem.

Katere dejavnike je treba preveriti pred oddajo naročila?

Preden naročijo električne stikalne naprave, morajo kupci upočasniti in potrditi nekaj praktičnih podrobnosti. Prehitevanje na tej stopnji pogosto povzroči, da se risbe znova in znova popravljajo, kar zamuja proizvodnjo in namestitev.

• Raven napetosti:Potrdite, ali projekt zahteva nizkonapetostno ali srednjenapetostno stikalno napravo, in natančno preverite nazivno napetost.
• Nazivni tok:Preglejte pričakovani obremenitveni tok za vhodna in odhodna vezja, ne le trenutno stanje, ampak tudi morebitno prihodnjo širitev.
• Prenosna zmogljivost kratkega stika:Stikalna naprava mora ustrezati stopnji napake elektroenergetskega sistema.
• Struktura omare:Odločite se, ali so bolj primerne fiksne, dvižne, notranje, zunanje, kompaktne ali prilagojene strukture.
• Konfiguracija komponente:Potrdite odklopnike, releje, števce, tokovne transformatorje, napetostne transformatorje, prenapetostno zaščito in druge naprave.
• Vhod in izhod kabla:Preverite, ali mesto zahteva zgornji vstop, spodnji vstop, spredaj ali zadaj.
• Okolje namestitve:Upoštevajte nadmorsko višino, vlažnost, prah, temperaturo, tveganje korozije in prezračevanje.
• Dostop za vzdrževanje:Zagotovite, da lahko operaterji po namestitvi varno pregledajo in servisirajo omarico.
• Potrditev risanja:Pripravite enočrtne diagrame, tlorisne risbe in tovorne sezname, kadar koli je to mogoče.
• Testiranje in dokumentacija:Zahtevajte zapisnike tovarniških pregledov, risbe, priročnike in tehnične dokumente, potrebne za sprejem projekta.

Za mnoge kupce je najtežje to, da ne vedo, katere informacije proizvajalec potrebuje. Strokovni dobavitelj bi moral pomagati organizirati vprašanja, namesto da preprosto čaka na popolno tehnično datoteko. To je še posebej pomembno za mednarodne projekte, kjer se lahko inženirski standardi, delovne navade in pogoji na lokaciji razlikujejo od enega trga do drugega.

Tabela za izbiro električnih stikalnih naprav

Kako lahko kupci zmanjšajo tveganje med načrtovanjem projekta?

Nakup dobrih električnih stikalnih naprav se začne pred ponudbo. Kupci lahko zmanjšajo tveganje tako, da zgodnjo komunikacijsko fazo obravnavajo kot postopek inženirske potrditve in ne kot preprosto zahtevo po ceni.

Koristen prvi korak je zbiranje enočrtnega diagrama. Ta risba prikazuje, kako moč teče skozi sistem, in proizvajalcu pomaga razumeti vhodne napajalnike, izhodne napajalnike, spojke vodila, merilne točke, zaščitne funkcije in porazdelitev obremenitve. Če enočrtni diagram manjka, lahko dobavitelj še vedno poda splošne nasvete, vendar bo ponudba manj natančna.

Drugi korak je razjasnitev postavitve spletnega mesta. Električne sobe niso vedno zasnovane z dovolj prostora za enostavno namestitev. Širina, globina, višina, delovna razdalja, dostop od zadaj, kabelski uvod in smer odpiranja vrat je treba preveriti zgodaj. Tehnično pravilna omara lahko še vedno postane moteča, če se ne prilega prostoru.

Tretji korak je potrditev delovnega okolja. Električne stikalne naprave, nameščene v čistem notranjem prostoru, imajo drugačne zahteve od opreme, ki se uporablja v rudarskih območjih, obalnih regijah, vlažnih okoljih, fotonapetostnih postajah ali infrastrukturnih projektih z veliko prahu. Okoljske podrobnosti vplivajo na zaščito ohišja, prezračevanje, ukrepe proti kondenzaciji in izbiro materiala.

Četrti korak je izogibanje primerjanju nepopolnih citatov. Če ena ponudba vključuje vrhunske komponente, testiranje, risbe in prilagajanje, medtem ko druga vključuje samo osnovno omarico, nižja cena morda ne predstavlja boljše vrednosti. Ekipe za nabavo bi morale od dobaviteljev zahtevati, da jasno navedejo konfiguracijo, da bo primerjava poštena.

Peti korak je rezerviranje časa za pregled risbe. Električne stikalne naprave so pogosto povezane s transformatorji, transformatorskimi postajami, kabli, krmilnimi sistemi in nadaljnjo opremo. Kratko obdobje pregleda lahko prepreči drage napake pred začetkom proizvodnje. Pri mnogih projektih je skrbna odobritev risb razlika med gladko namestitvijo in ponavljajočimi se prilagoditvami na mestu.

Zakaj je pregledovanje in vzdrževanje električnih stikalnih naprav lažje?

Vzdrževanju prijazne električne stikalne naprave ne nastanejo po naključju. Izhaja iz oblikovanja omar, razporeditve komponent, označevanja, dokumentacije in načrtovanja dostopa. Za uporabnike je to pomembno, ker stikalna oprema ni enkraten nakup. To je oprema, ki mora služiti mestu skozi leta delovanja, pregledov, odpravljanja težav in morebitne širitve.

Eden od pomembnih dejavnikov je jasna oblika predelka. Ko so funkcionalna območja dobro organizirana, lahko vzdrževalno osebje lažje prepozna območje zbiralke, območje kablov, območje odklopnika, krmilno območje in območje merjenja. To zmanjša zmedo med inšpekcijo in tehnikom pomaga pri sledenju varnejših postopkov.

Zanesljivo mehansko delovanje je še en dejavnik. Vrata, ročaji, ključavnice, polkna, izvlečne enote in ozemljitveni mehanizmi morajo delovati nemoteno. Omarica, ki se zdi težko upravljati med tovarniškim pregledom, lahko po letih uporabe postane še bolj težavna. Kupci naj bodo pozorni na te podrobnosti, namesto da ocenjujejo le zunanji videz.

Pomembna je tudi dokumentacija. Risbe, diagrami ožičenja, priročniki za uporabo, seznami komponent in zapisi o pregledih pomagajo uporabniku razumeti sistem po dobavi. To je še posebej dragoceno, ko se spremeni projektna skupina ali ko mora lokalno vzdrževalno osebje več let pozneje odpraviti težave s sistemom.

Načrtovanja rezervnih delov ne smemo prezreti. Za pomembne napajalne sisteme bodo kupci morda potrebovali rezervne odklopnike, krmilne komponente, indikatorske lučke, varovalke, števce ali druge pogosto servisirane dele. Proizvajalec, ki zna jasno razložiti te možnosti, pomaga kupcu pripraviti na dejanske pogoje delovanja, ne le na prvi dan namestitve.

Kako lahko proizvajalec podpira boljše odločitve o nakupu?

Dober proizvajalec električnih stikalnih naprav bi moral narediti več kot sestaviti omarice. Proizvajalec mora pomagati kupcem prevesti projektne zahteve v jasno tehnično rešitev. To vključuje postavljanje pravih vprašanj, pregledovanje risb, razlago razlik v omaricah, preverjanje možnosti komponent in pomoč kupcu pri razumevanju, kako posamezna odločitev vpliva na varnost, stroške, namestitev in vzdrževanje.

Conso Electrical Science and Technology Co., Ltd. se ukvarja s proizvodnjo električne opreme, kot so stikalne naprave, transformatorske postaje, transformatorji in sorodni izdelki za distribucijo električne energije. Za kupce, ki potrebujejo električne stikalne naprave, je vrednost dela s proizvodno usmerjeno ekipo v tem, da je mogoče tehnično komunikacijo bolj neposredno povezati s proizvodno realnostjo.

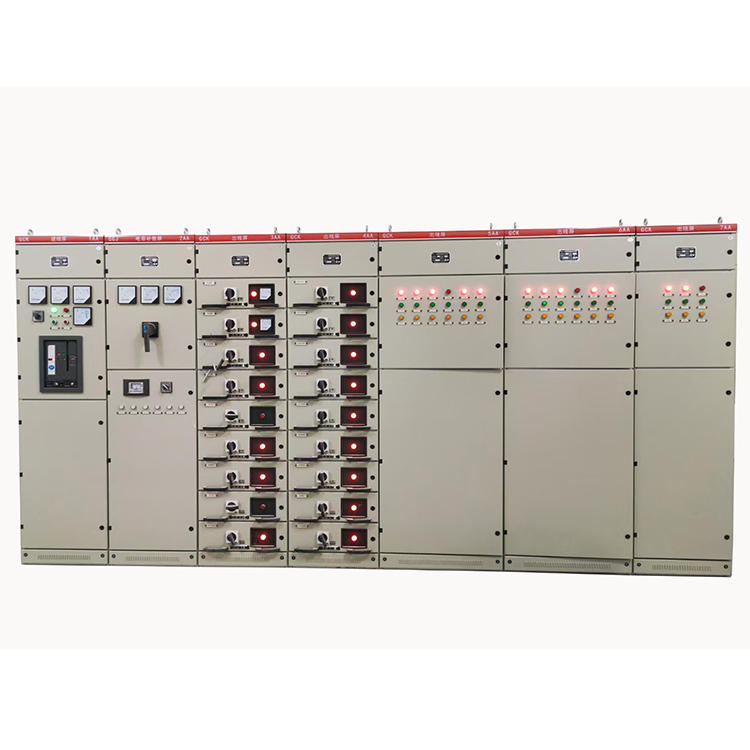

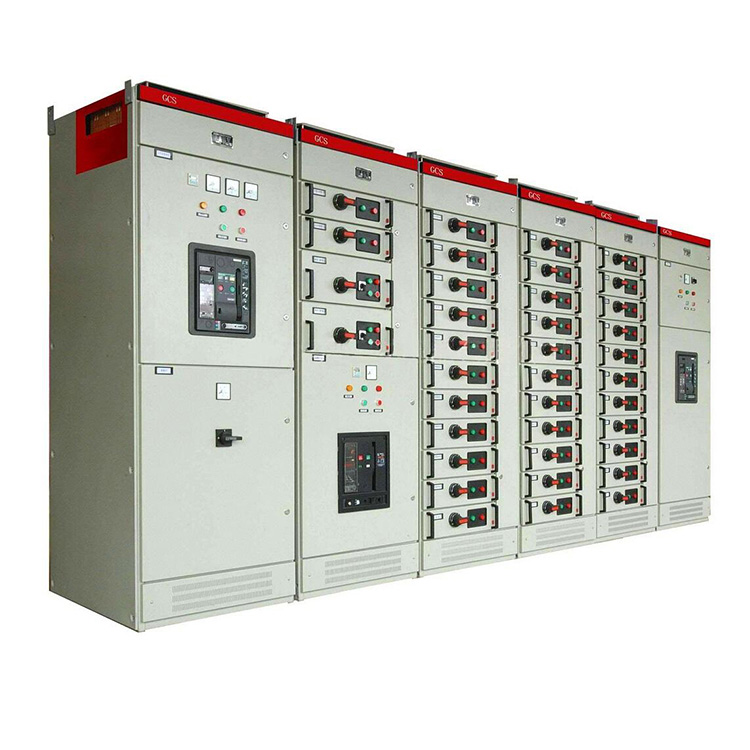

Na primer, ko kupec potrebuje nizkonapetostno stikalno napravo za kompaktno transformatorsko postajo, se razprava ne sme ustaviti pri imenu omare. Proizvajalec mora potrditi, ali projekt potrebuje GGD, GCK, GCS, MNS ali drugo primerno strukturo. Ko kupec potrebuje srednjenapetostno stikalno napravo, mora proizvajalec pomagati pregledati nivo napetosti, konfiguracijo odklopnika, zahteve za zaščitni rele in razporeditev kablov.

Druga prednost je prilagajanje. Mnogi projekti se ne morejo zanašati na povsem standardno omarico. Stran lahko zahteva posebne dimenzije, posebne blagovne znamke komponent, nenavaden kabelski vhod, dodatno merjenje, rezerviran razširitveni prostor ali posebno razporeditev dohodnih in odhodnih napajalnikov. Sposoben proizvajalec lahko pregleda te podrobnosti in ponudi bolj praktičen predlog.

Najmočnejši odnos z dobavitelji je zgrajen na jasnih informacijah. Kupci morajo biti pripravljeni deliti risbe in projektne pogoje, medtem ko se mora proizvajalec odzvati z organiziranimi vprašanji in realističnimi predlogi. Ta dvosmerna komunikacija pomaga zmanjšati skrita tveganja in naredi nakupni proces mirnejši, hitrejši in zanesljivejši.
