Zakaj so 11 kV zunanji NV in MV Vcb paneli najboljša izbira za zanesljivo distribucijo električne energije

Kot profesionalni proizvajalec opreme za distribucijo električne energije,Consozagotavlja visoko zmogljivost11 kv zunanji Lv in Mv Vcb panelizasnovan za industrijske, komunalne, komercialne in infrastrukturne projekte. Te zunanje stikalne plošče, izdelane s tehnologijo vakuumskih odklopnikov, zagotavljajo odlično izolacijo, varno preklapljanje, dolga življenjska doba in zanesljivo delovanje tudi v težkih okoljskih pogojih.

Izbira prave zunanje stikalne naprave je bistvena za zagotavljanje varnosti, učinkovitosti in stabilnosti sodobnih električnih sistemov. V tem članku je razloženo, kako delujejo 11 kv zunanji Lv in MV Vcb paneli, njihove glavne prednosti, tehnične specifikacije, aplikacije, nasveti za izbiro, priporočila za vzdrževanje in zakaj so postali eni izmed priljubljenih srednjenapetostnih rešitve po vsem svetu. Ne glede na to, ali načrtujete novo električno omrežje ali nadgrajujete obstoječi sistem, ta vodnik ponuja praktične vpoglede za inženirje, izvajalce in strokovnjake za nabavo.

Vsebina

• Kaj so 11kv zunanji Lv in Mv Vcb paneli?
• Zakaj so vakuumske prekinitvene plošče tako priljubljene?
• Glavne komponente zunanjih VCB plošč
• Primerjava tehničnih specifikacij
• Tipične aplikacije
• Kako izbrati pravo ploščo
• Najboljše prakse vzdrževanja
• Pogosto zastavljena vprašanja
• Zaključek

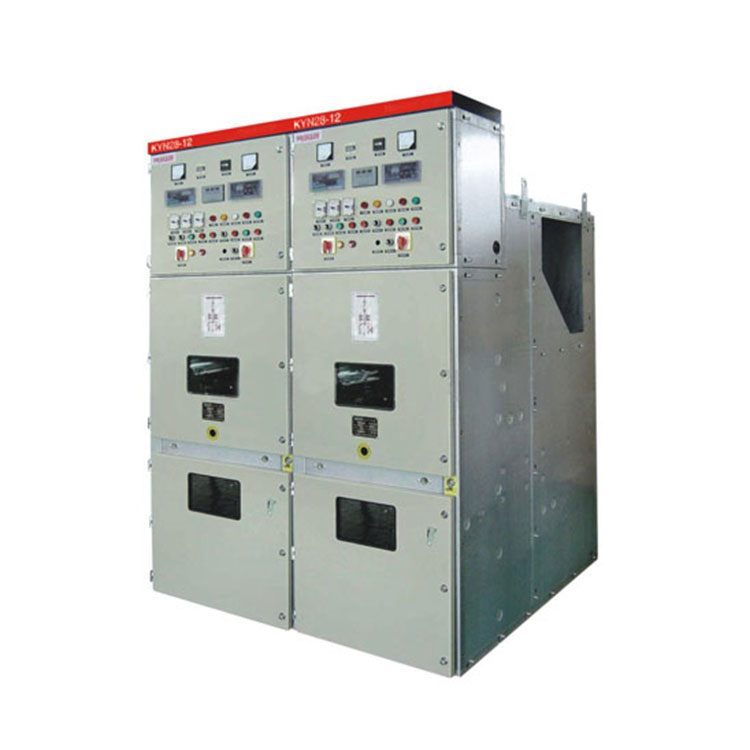

Kaj so 11kv zunanji Lv in Mv Vcb paneli?

11kv zunanji Lv in Mv Vcb panel je popolna srednjenapetostna rešitev za distribucijo električne energije, opremljena z vakuumski odklopnik (VCB), zasnovan za zunanjo namestitev. Te plošče varno nadzorujejo, izolirajo in ščitijo električni napajalniki, ki delujejo pri približno 11 kV, medtem ko vključujejo nizkonapetostna krmilna vezja za spremljanje, zaščita, komunikacija in avtomatizacija.

Za razliko od tradicionalnih oljnih ali zračnih odklopnikov, vakuumski odklopniki gasijo električne obloke znotraj zapečatene vakuumski prekinjevalci. Ker v prekinjevalniku praktično ni plina, električni oblok hitro izgine, kar ima za posledico odlično preklopno zmogljivost, minimalne zahteve po vzdrževanju in bistveno daljšo življenjsko dobo.

Sodobne zunanje plošče VCB so izdelane z uporabo ohišij iz pocinkanega jekla ali nerjavečega jekla, odpornih proti vremenskim vplivom. konstrukcija, ki ščiti notranje električne komponente pred dežjem, vlago, prahom, UV sevanjem, insekti, in hude okoljske razmere. Veliko modelov je skladnih s standardi IEC in lahko zanesljivo delujejo povsod široko temperaturno območje.

Zakaj so vakuumske prekinitvene plošče tako priljubljene?

Elektroenergetska podjetja in industrijski objekti vse bolj dajejo prednost tehnologiji vakuumskih odklopnikov, ker združuje visoka obratovalna varnost z izjemno dolgoročno zanesljivostjo. Ker električna infrastruktura postaja vse bolj inteligentna, oprema mora zagotavljati dosledno zaščito, hkrati pa zmanjšati stroške vzdrževanja in zmanjšati čas izpadov.

Vrhunska varnostna zmogljivost

Vakuumski prekinjevalci učinkovito odpravljajo nevarnost obločnega bliska v primerjavi s številnimi starejšimi prekinitvenimi tehnologijami. Zaprta vakuumska komora preprečuje izgorevanje in znatno zmanjšuje nevarnost požara, zaradi česar so te plošče primerne za kritične objekte, ki zahtevajo visoko obratovalno varnost.

Dolga mehanska življenjska doba

Visokokakovosten VCB lahko izvede več deset tisoč preklopnih operacij z minimalno obrabo. Ta vzdržljivost se zmanjša pogostost vzdrževanja in zmanjša skupne stroške življenjskega cikla električnih inštalacij.

Odlično varstvo okolja

Za razliko od oljnih odklopnikov, vakuumska tehnologija ne zahteva izolacijskega olja, ki bi lahko uhajalo v okolje. Prav tako se izogne rednemu ravnanju in zamenjavi, povezani z opremo, napolnjeno z oljem, podpornim čistilom in drugim trajnostna distribucija električne energije.

Zanesljiva izolacija napak

Ko pride do napak, kot so preobremenitve ali kratki stiki, odklopnik hitro odklopi prizadeti napajalnik, preprečevanje poškodb transformatorjev, motorjev, kablov in drugih dragih električnih sredstev med vzdrževanjem stabilnost sistema.

Primerno za integracijo v pametno omrežje

Sodobni zunanji VCB paneli lahko integrirajo inteligentne zaščitne releje, komunikacijske module SCADA, sistemi za daljinsko spremljanje, indikatorji napak in digitalne merilne naprave, ki omogočajo prediktivno vzdrževanje in upravljanje omrežja v realnem času.

Glavne komponente zunanjih VCB plošč

Razumevanje notranje strukture zunanje plošče VCB pomaga inženirjem oceniti kakovost opreme in dolgoročno zanesljivost. Čeprav se konfiguracije lahko razlikujejo glede na zahteve projekta, večina 11 kV zunanjih LV in MV VCB panelov deli več bistvenih komponent, ki delujejo skupaj, da zagotovijo varno in učinkovito distribucijo električne energije.

Vakuumski odklopnik

Vakuumski odklopnik je srce plošče. Prekine običajni tok obremenitve in tok napake tako, da ugasne električni oblok znotraj zaprtega vakuumskega prekinjevalnika. V primerjavi s konvencionalnimi prekinitvenimi tehnologijami vakuumski odklopniki zagotavljajo hitrejše preklapljanje, večjo dielektrično obnovitev in znatno nižje zahteve po vzdrževanju.

Zaščitni rele

Digitalni zaščitni releji nenehno spremljajo napetost, tok, frekvenco in stanja napak. Ko pride do nepravilnosti, kot so preobremenitev, kratek stik ali ozemljitvena napaka, rele takoj pošlje ukaz za izklop odklopniku, ki ščiti transformatorje, kable, generatorje in nadaljnjo opremo.

Tokovni in napetostni transformatorji

CT in VT zagotavljajo natančne električne meritve za merjenje, zaščito in nadzor. Te naprave omogočajo inteligentnim krmilnim sistemom, da z visoko natančnostjo zaznajo nenormalne pogoje delovanja.

Sistem zbiralk

Bakrene ali aluminijaste zbiralke učinkovito distribuirajo električno energijo znotraj ohišja. Ustrezna zasnova izolacije zmanjša nastajanje toplote, hkrati pa zagotavlja odlično prevodnost in mehansko trdnost med okvarami.

Zunanje ohišje

Ohišje ščiti notranje električne komponente pred vlago, prahom, korozijo, sončno svetlobo, insekti in mehanskimi vplivi. Odvisno od okolja namestitve lahko proizvajalci zagotovijo omarice iz pocinkanega jekla ali nerjavečega jekla z zaščito IP.

Enota za nadzor in spremljanje

Sodobne zunanje stikalne naprave pogosto vključujejo inteligentne nadzorne sisteme, ki podpirajo SCADA, Modbus, IEC 61850 in funkcije oddaljene komunikacije. Operaterji lahko spremljajo stanje opreme, sprejemajo alarme in izvajajo diagnostiko na daljavo, ne da bi obiskali mesto namestitve.

Primerjava tehničnih specifikacij

Naslednja tabela povzema skupne tehnične parametre za tipične 11kV zunanje LV in MV VCB panele. Dejanske specifikacije se lahko razlikujejo glede na zahteve projekta in prilagojene konfiguracije.

Tipične aplikacije

Fleksibilnost in vzdržljivost 11 kV zunanjih VCB panelov omogočata, da so primerni za široko paleto industrij in komunalnih projektov. Njihova sposobnost zanesljivega delovanja v težkih zunanjih okoljih jih je naredila za eno najbolj razširjenih srednjenapetostnih stikalnih rešitev po vsem svetu.

• Elektrarne
• Električne transformatorske postaje
• Projekti obnovljivih virov energije, vključno s sončnimi in vetrnimi elektrarnami
• Industrijski proizvodni obrati
• Rudarska dela
• Območja za proizvodnjo nafte in plina
• Komunalni električni distribucijski sistemi
• Komercialni kompleksi
• Prometna infrastruktura
• Podatkovni centri, ki zahtevajo stabilno distribucijo srednje napetosti

Za aplikacije obnovljive energije igrajo zunanje plošče VCB pomembno vlogo pri zaščiti transformatorjev in napajalnih tokokrogov, hkrati pa omogočajo varno integracijo z električnim omrežjem. Inteligentni zaščitni sistemi prav tako izboljšujejo vidljivost delovanja prek platform za oddaljeni nadzor.

Kako izbrati pravo 11kV zunanjo VCB ploščo

Izbira ustrezne plošče zahteva natančno oceno tehničnih zahtev in delovnih pogojev. Izbira opreme izključno na podlagi cene lahko poveča dolgoročne stroške vzdrževanja ali zmanjša zanesljivost sistema.

1. Določite zahtevani nazivni tok in izklopno moč.
2. Ocenite okoljske razmerekot so vlaga, solna prha, prah, nadmorska višina in temperatura.
3. Izberite ustrezno zaščito ohišjaglede na okolje namestitve.
4. Potrdite skladnost s standardi IECin lokalne električne predpise.
5. Razmislite o prihodnji širitviz izbiro modularnih zasnov plošč.
6. Preverite inteligentne komunikacijske funkciječe je potrebna integracija SCADA.
7. Izberite izkušenega proizvajalcasposobni zagotoviti inženirsko podporo, poročila o testiranju in poprodajne storitve.

Najboljše prakse vzdrževanja

Čeprav vakuumski odklopniki zahtevajo precej manj vzdrževanja kot alternative, polnjene z oljem, ostajajo rutinski pregledi bistveni za zagotavljanje največje zanesljivosti v celotnem življenjskem ciklu opreme.

• Redno pregledujte tesnila ohišja.
• Očistite prah in umazanijo z izolacijskih površin.
• Preverite električne povezave glede pregrevanja.
• Občasno preverite nastavitve zaščitnega releja.
• Izvedite testiranje izolacijske upornosti med načrtovanim vzdrževanjem.
• Mehansko upravljajte kladivo, da preverite gladko gibanje.
• Spremljajte podatke o delovanju z uporabo inteligentnih nadzornih sistemov.

Upoštevanje urnikov preventivnega vzdrževanja bistveno zmanjša nepričakovane izpade in hkrati podaljša življenjsko dobo opreme. Veliko javnih služb zdaj združuje rutinske preglede s tehnologijami predvidenega vzdrževanja, ki analizirajo podatke o delovanju, da prepoznajo morebitne okvare, preden se pojavijo.

Pogosto zastavljena vprašanja

Zaključek

Ker se energetski sistemi še naprej razvijajo v smeri večje inteligence, učinkovitosti in trajnosti,11 kV zunanji LV in MV VCB paneliso postali zaupanja vredna rešitev za distribucijo srednje napetosti. Zaradi njihove izjemne preklopne zmogljivosti, izjemne zanesljivosti, nizkih zahtev po vzdrževanju in združljivosti s sodobnimi tehnologijami avtomatizacije so odlična naložba za javne službe, industrijske objekte, projekte obnovljivih virov energije in komercialno infrastrukturo.

Podprto s strokovnim inženirskim znanjem,Consose zavzema za zagotavljanje zanesljivih zunanjih srednjenapetostnih stikalnih rešitev, ki izpolnjujejo različne projektne zahteve. Ne glede na to, ali potrebujete standardno konfiguracijo ali popolnoma prilagojen sistem za distribucijo električne energije, je naša izkušena ekipa pripravljena zagotoviti tehnično svetovanje, priporočila za izdelke in celovito podporo skozi vaš projekt.Kontaktirajte nasdanes, da razpravljamo o vaši aplikaciji in odkrijemo, kako lahko naše zanesljive 11kV zunanje LV in MV VCB plošče pomagajo izboljšati varnost, učinkovitost in dolgoročno delovanje vašega električnega omrežja.
