Zakaj nizkonapetostna stikalna naprava GCS postaja pametna izbira za sodobne sisteme za distribucijo električne energije

Povzetek:Zanesljiva nizkonapetostna distribucija električne energije zahteva več kot le priključitev električne opreme. Zahteva stikalni sistem, ki lahko organizira tokokroge, izboljša obratovalno varnost, poenostavi vzdrževanje in podpira vedno bolj zapletene zahteve avtomatizacije.CONSO·CN Nizkonapetostne stikalne naprave GCSje zasnovan okoli modularnih funkcionalnih enot, praktičnih mehanizmov predalov, razdeljene konstrukcije in fleksibilnih kabelskih povezav. Ta članek razlaga njegovo strukturo, ključne tehnične lastnosti, aplikacije, prednosti in pomembne vidike izbire za inženirje, izvajalce, distributerje in kupce industrijskih elektroenergetskih sistemov.

Kazalo

• Kaj so nizkonapetostne stikalne naprave GCS?
• Katere so glavne strukturne značilnosti stikalnih naprav GCS?
• Zakaj izbrati nizkonapetostne stikalne naprave GCS za distribucijo električne energije?
• Kakšna je primerjava GCS z nizkonapetostnimi stikalnimi napravami GCK?
• Kje se uporabljajo nizkonapetostne stikalne naprave GCS?
• Kako naj kupci izberejo nizkonapetostne stikalne naprave GCS?
• Zakaj je zmogljivost proizvajalca pomembna?
• Pogosto zastavljena vprašanja o nizkonapetostnih stikalnih napravah GCS

Kaj so nizkonapetostne stikalne naprave GCS?

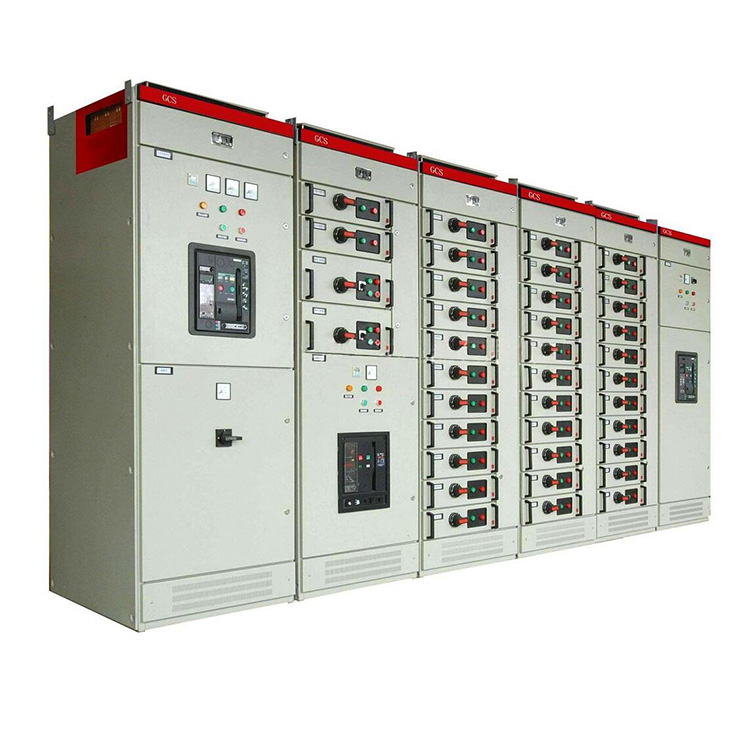

Nizkonapetostna stikalna naprava GCS je modularna nizkonapetostna rešitev za distribucijo in krmiljenje električne energije, zasnovana za aplikacije, kjer je treba organizirati več tokokrogov, funkcije krmiljenja motorja, vmesnike za avtomatizacijo in vzdrževalni dostop znotraj kompaktnega električnega sklopa.

V primerjavi s konvencionalnimi konfiguracijami nizkonapetostnih stikalnih naprav daje oprema GCS večji poudarek modularnim funkcionalnim enotam ter praktičnim odsesovalnim in pogonskim mehanizmom. V skladu z informacijami o izdelku CONSO·CN je njegovo rešitev GCS mogoče izdelati v skladu z enočrtnim diagramom stranke, načrtom postavitve in nakupovalnim seznamom, kar omogoča, da se končna konfiguracija bolje ujema z dejanskim distribucijskim sistemom.

Zasnova je še posebej uporabna, ko projekt zahteva več odhodnih podajalnikov in neodvisnih funkcionalnih enot. Namesto da celotno omarico obravnava kot en električni prostor, konstrukcija GCS razdeli opremo na funkcionalne dele, kar operaterjem pomaga pri izolaciji posameznih tokokrogov in omejitvi potencialnega vpliva lokalizirane napake.

Katere so glavne strukturne značilnosti stikalnih naprav GCS?

Učinkovitost sistema GCS izhaja iz razmerja med njegovimi električnimi komponentami, razporeditvijo vodil, funkcionalnimi predelki, predelki za kable in izvlečnimi enotami. Pri ocenjevanju rešitve GCS je še posebej pomembnih več strukturnih značilnosti.

Modularne funkcionalne enote

Modularna konstrukcija omogoča konfiguracijo različnih tokokrogov glede na dejanske distribucijske zahteve. To je dragoceno za industrijske objekte, kjer napajalniki, vezja za krmiljenje motorjev, oprema za avtomatizacijo in pomožna bremena morda potrebujejo različne električne konfiguracije.

Ločeni funkcionalni predelki

Funkcionalne enote in predelki so jasno ločeni. Ta ureditev lahko pomaga omejiti vpliv napake na manjše območje in omogoča vzdrževalnemu osebju, da dela na posameznih odsekih brez nepotrebnega motenja drugih tokokrogov.

Horizontalna razporeditev treh zbiralk

Podatki o izdelku CONSO·CN določajo vodoravno razporeditev treh vodil, namenjeno zagotavljanju dinamične in toplotne stabilnosti. Navedena izvedba lahko prenese vpliv toka kratkega stika do 80/176 kA, odvisno od uporabljene konfiguracije in pogojev.

Visoka gostota tokokroga

Ena omarica MCC lahko sprejme do 22 tokokrogov v skladu s podatki o izdelku, ki jih je objavil proizvajalec. Ta konfiguracija je lahko uporabna za proizvodnjo električne energije, petrokemijo, industrijsko avtomatizacijo in druge objekte z velikim številom električnih bremen.

Praktičen predal za kabel

Zunanji kabelski priključki so razporejeni znotraj namenskega predela za kable, pri čemer je možen vhod in izhod kabla iz različnih smeri, odvisno od konfiguracije. Tokovni transformator ničelnega zaporedja je mogoče namestiti tudi v kabelski predel, kar omogoča lažjo namestitev in vzdrževanje.

Obsežne sekundarne povezave

Predalne enote GCS lahko zagotovijo več sekundarnih vtičnih kontaktov. CONSO·CN navaja, da imajo lahko enote z 1 enoto in več 32 parov, medtem ko imajo lahko konfiguracije s pol enotami 20 parov. Ta zmogljivost podpira računalniške vmesnike, avtomatska krmilna vezja in druge zahteve za sekundarni nadzor.

Zakaj izbrati nizkonapetostne stikalne naprave GCS za distribucijo električne energije?

Pri industrijskih električnih sistemih izbira stikalnih naprav ne vpliva samo na začetno namestitev, ampak tudi na delovanje, odpravljanje težav, razširitev in vzdrževanje. Tehnologija GCS ponuja več praktičnih prednosti.

Druga pomembna prednost je fleksibilnost oblikovanja. Stikalna naprava GCS ni nujno izbrana kot generična gotova omara. Poklicni proizvajalec lahko konfigurira opremo glede na električne risbe, postavitve opreme in zahteve glede nakupa. Ta pristop je še posebej dragocen pri projektih, pri katerih se porazdelitev obremenitve in konfiguracija omar razlikujeta od standardne ureditve.

Kakšna je primerjava GCS z nizkonapetostnimi stikalnimi napravami GCK?

GCS in GCK se uporabljata v nizkonapetostnih distribucijskih sistemih, vendar njuni strukturni pristopi niso enaki. CONSO·CN opisuje GCS kot napredno vrsto v primerjavi s svojo nizkonapetostno stikalno napravo GCK, pri čemer poudarja njeno večjo modularnost ter bolj praktično ureditev odvzema in pogona.

Prava izbira mora končno temeljiti na sistemski napetosti, toku, zahtevah glede kratkega stika, količini tokokroga, dimenzijah ohišja, nadzorni arhitekturi, vzdrževalni strategiji in veljavnih standardih, namesto da preprosto izberete en model, ker se zdi naprednejši.

Kje se uporabljajo nizkonapetostne stikalne naprave GCS?

Sistemi GCS so primerni za široko paleto industrijskih in infrastrukturnih okolij za distribucijo električne energije. Njihova modularna arhitektura je še posebej dragocena, ko projekt vsebuje številne izhodne tokokroge ali zahteva integracijo s sistemi za avtomatizacijo.

• Proizvodnja električne energije:Podpira zahteve za distribucijo in krmiljenje motorja, povezane z velikimi generatorskimi enotami.
• Petrokemični obrati:Uporabno, kjer številni motorji, črpalke, krmilni sistemi in pomožna bremena zahtevajo organizirano distribucijo.
• Industrijska proizvodnja:Pomaga upravljati več proizvodnih linij in strojev na električni pogon.
• Poslovni in infrastrukturni objekti:Lahko se konfigurira za centralizirane nizkonapetostne distribucijske sisteme.
• Sistemi avtomatizacije:Več sekundarnih kontaktov lahko podpira računalniške vmesnike in avtomatska krmilna vezja.
• Veliki elektrodistribucijski projekti:Modularne omare je mogoče konfigurirati glede na enočrtni diagram projekta in postavitev opreme.

Za velike objekte lahko zmožnost organiziranja več napajalnikov znotraj usklajene postavitve stikalnih naprav izboljša splošno vzdržljivost distribucijske arhitekture.

Kako naj kupci izberejo nizkonapetostne stikalne naprave GCS?

Nakup omare GCS se mora začeti z električnim sistemom in ne z omarico samo. Kvalificirani dobavitelj mora prejeti dovolj tehničnih informacij za določitev ustrezne konfiguracije.

1. Potrdite električne parametre.Določite nazivno napetost, nazivni tok, frekvenco, zahteve glede kratkega stika in druge parametre, specifične za projekt.
2. Pripravite enočrtni diagram.To dobavitelju zagotavlja jasno razumevanje dohodnih in odhodnih tokokrogov.
3. Določite količino vezja.Upoštevajte napajalnike, vezja za krmiljenje motorja, pomožna vezja in zahteve glede prihodnje širitve.
4. Ocenite fizično postavitev.Upoštevati je treba dimenzije omarice, smer kabla, prostor za namestitev in prostor za vzdrževanje.
5. Določite zahteve za nadzor.Avtomatizacijo, nadzor, računalniške vmesnike in sekundarna vezja je treba določiti pred proizvodnjo.
6. Preverite koordinacijo zaščite.Odklopnike in komponente za omejevanje toka je treba izbrati glede na dejanski distribucijski sistem.
7. Preglejte testiranje in dokumentacijo.Kupci bi morali zahtevati ustrezne tehnične risbe, testno dokumentacijo, sezname komponent in informacije o delovanju.

Za prilagojene projekte lahko dobavitelju zagotovite popolno enočrtno risbo, načrt postavitve in seznam nakupov, kar lahko bistveno izboljša komunikacijo in zmanjša napake pri konfiguraciji. CONSO·CN posebej identificira te dokumente kot del svojega proizvodnega procesa GCS.

Zakaj je zmogljivost proizvajalca pomembna?

Nizkonapetostna stikalna omara je usklajen električni sklop in ne preprosto kovinsko ohišje. Kakovost konstrukcije zbiralke, ožičenja, sestavljanja funkcionalne enote, izbire komponent, mehanske poravnave in testiranja lahko vplivajo na zanesljivost končnega sistema.

Pri izbiri kitajskega proizvajalca ali dobavitelja nizkonapetostnih stikalnih naprav GCS morajo kupci oceniti več kot ceno. Ključni dejavniki vključujejo:

• Izkušnje pri izdelavi nizkonapetostnih stikalnih naprav
• Sposobnost interpretacije enočrtnih diagramov in projektnih risb
• Prilagajanje in inženirske zmogljivosti
• Postopki nadzora kakovosti med montažo
• Zmožnost tovarniškega testiranja in pregledovanja
• Razpoložljivost tehnične dokumentacije
• Poprodajna tehnična podpora
• Sposobnost usklajevanja stikalnih naprav s širšim distribucijskim sistemom

CONSO·CN predstavlja GCS kot del svojega širšega portfelja nizkonapetostnih stikalnih naprav, poleg rešitev GCK, MNS in GGD. Njegove informacije o izdelkih poudarjajo tudi proizvodnjo po meri, ki temelji na risbah strank in distribucijskih zahtevah.

Za kupce, ki primerjajo dobavitelje, lahko ponudba nizkonapetostnih stikalnih naprav zagotovi koristen kontekst pri določanju, katera arhitektura omar je najprimernejša za določen projekt.

Pogosto zastavljena vprašanja o nizkonapetostnih stikalnih napravah GCS

Kaj je glavni namen nizkonapetostnih stikalnih naprav GCS?

Njegov primarni namen je distribucija, nadzor, zaščita in upravljanje nizkonapetostnih električnih tokokrogov. Njegova modularna arhitektura je posebej primerna za sisteme, ki zahtevajo več podajalnikov, funkcionalnih enot in vmesnikov za avtomatizacijo.

V čem se GCS razlikuje od običajnih nizkonapetostnih stikalnih naprav?

GCS poudarja modularne funkcionalne enote, izvlečne mehanizme predalov, razdeljeno konstrukcijo, prilagodljive razporeditve kablov in obsežne sekundarne vtične povezave. Te funkcije lahko olajšajo konfiguracijo in vzdrževanje kompleksnih distribucijskih sistemov.

Ali je mogoče stikalne naprave GCS prilagoditi?

ja Glede na CONSO·CN je stikalne naprave GCS mogoče izdelati v skladu z enočrtno risbo stranke, načrtom postavitve in seznamom nakupov.

Koliko vezij lahko sprejme omarica MCC?

Objavljeni podatki proizvajalca navajajo, da lahko posamezna omarica MCC sprejme do 22 vezij. Dejansko zmogljivost je treba potrditi glede na specifično električno konfiguracijo in razporeditev omarice.

Ali je GCS primeren za avtomatizirane industrijske sisteme?

ja Razpoložljivi sekundarni vtični kontakti so zasnovani tako, da podpirajo računalniške vmesnike in avtomatska krmilna vezja, zaradi česar je konfiguracija primerna za aplikacije industrijske avtomatizacije, kjer je potrebno obsežno krmilno ožičenje.

Zaključek: Ali je nizkonapetostna stikalna naprava GCS prava izbira za vaš projekt?

Nizkonapetostne stikalne naprave GCS združujejo modularno distribucijsko arhitekturo, ločene funkcionalne predelke, praktične izvlečne enote, organizirane kabelske povezave in obsežne sekundarne vmesnike za reševanje zahtev sodobnih industrijskih energetskih sistemov. Za projekte, ki vključujejo več tokokrogov, avtomatizacijo, krmiljenje motorjev in prilagojene distribucijske postavitve, je izbira pravega proizvajalca prav tako pomembna kot izbira vrste stikalne naprave. Če ocenjujete rešitev GCS za industrijski, komercialni ali infrastrukturni projekt,kontaktirajte nasz vašim enočrtnim diagramom, načrtom postavitve in tehničnimi zahtevami za razpravo o ustrezni konfiguraciji s CONSO·CN.
